WW-UDK-201 電接觸液位開關是與日本OMRON 公司相仿的液位開關產品，主要用于導電液體的液位控制。儀表通過電極接觸導電液體，在電極間施加低頻電壓，當 電極從斷開狀態變?yōu)榇右后w電阻時，形成導電通路，經電氣控制線路使儀表內繼電器工作。儀表廣泛用于化工、輕工、食品等行業中各種導電液體的液位控制，對高層樓房上水塔及鍋爐水位控制尤為適用。
工作原理
電極E3為公共電極，電極E2為下限電極，當液位下降，E2與液體脫離，內部繼電器②、④接通，啟動泵，液體上升，當液位升至上限電極E1 點時，繼電器②、④斷開（③、④）接通，周而復始。
主要技術參數
● 控制誤差：≤±5 cm
● 重復性誤差：≤± 2.5 cm
● 切 換 差：12 mm
● 介質溫度：150 ℃；200 ℃
● 環境溫度：-10 ℃～55 ℃
● 環境濕度：45%～55 ℃
● 消耗功率：3.2 W
● 觸點容量：220 VAC，5A

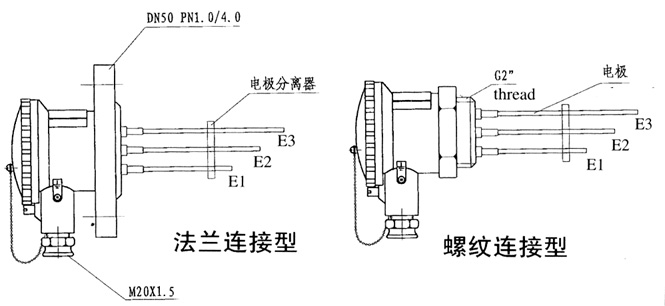

● 過程連接：螺紋安裝：G2″
● 法蘭安裝: DN50, PN1.0/4 .0 凸面
