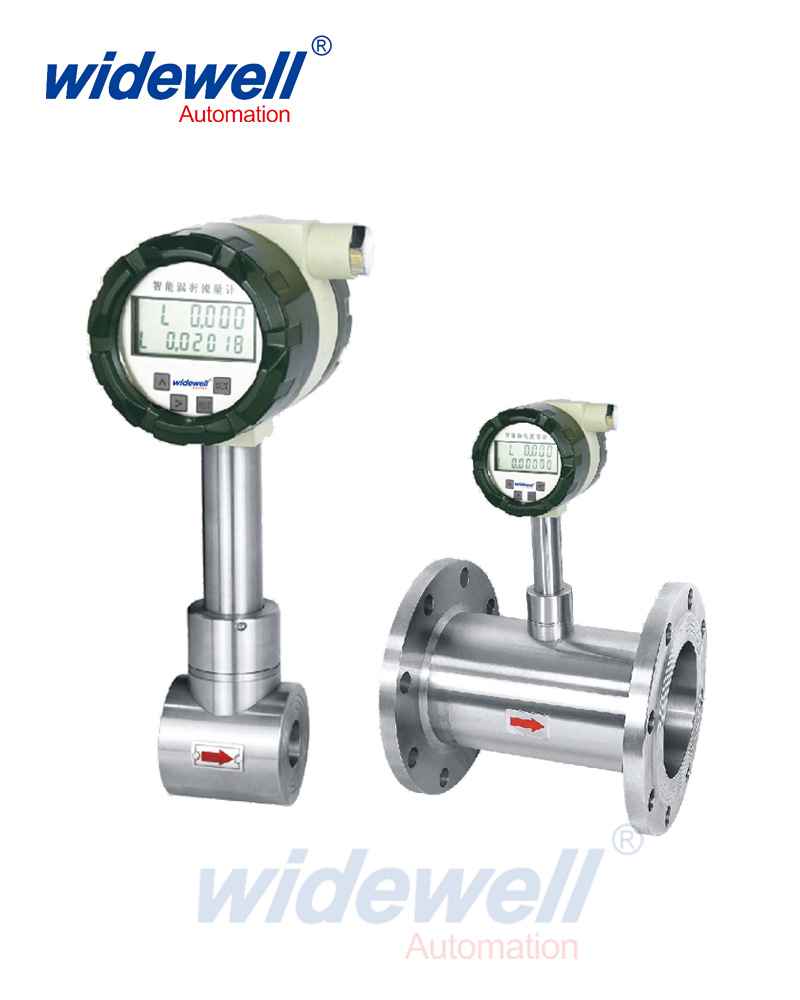

WW-LUGB系列渦街流量計是以卡門渦街原理為基礎,采用壓電晶體為檢測元件,在流體中設置三角形旋渦發生體,則從旋渦發生體兩側交替地產生有規則的旋渦,當雷諾數滿足2×104≤Re≤7×106時，旋渦分離頻率與平均流速成正比，由旋渦引起的交替壓力變化，通過旋渦發生側孔傳遞給傳感器，經檢測放大器處理輸出為方波脈信號或4～20mA 信號。該產品主要應用于各種氣體、液體和蒸汽的流量檢測及計量。
性能特點
● 檢測元件不接觸流體，可靠性高，介質適應性強
● 無可動部件，耐磨損，結構牢固，簡單
● 測量范圍寬，準確度高
● 溫度適應范圍寬
● 脈沖信號輸出或二線制4～20mA 電流信號輸出
● 成本低
主要技術參數
附件下載：
